一DM系列分布式測試子站概述
DM系列分布式測試子站是基于前端數字化理念的DMC300分布式測控系統的重要組成部分，用于實現DMC300分布式測控系統的數據采集功能。
DM系列分布式測試子站主要包括雙通道的電量測試子站、4～20mA等標準模擬量信號測量子站、脈沖頻率測量子站及溫度、濕度測量子站等等。
二DM系列分布式測試子站原理框圖
下圖為其通用的原理框圖：
圖1 DM系列分布式測試子站原理框圖
一DM系列分布式測試子站應用
1、采用DMC300分布式測控系統的各類子站可構成大型的測控系統，用于實現工業現場的DCS測控需要；
2、可采用單一或少量子站加上必要的附件及上位機軟件替代各種專業儀器，如：
一臺DM4032溫度測試子站及少量附件和上位機軟件可實現8路溫度巡檢儀；
一臺DM4022頻率測量子站及少量附件和上位機軟件可實現轉速計及扭矩儀；
一臺DM4105-2三相電壓測試子站及少量附件和上位機軟件可實現電網電壓監視儀等等。
二DM系列分布式測試子站常用型號

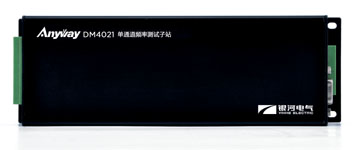

型號：DM4021
名稱：單通道頻率測試子站
信號類型：交流信號或直流脈動信號
頻率范圍：0.1Hz~50kHz
幅值范圍：2Vpp~30Vpp
精度：0.02%rd
型號：DM4022
名稱：雙通道頻率測試子站
信號類型：方波信號或直流脈動信號
頻率范圍：0.1Hz~50kHz
幅值范圍：5Vpp~30Vpp
精度：0.02%rd
型號：DM4024
名稱：四通道頻率測試子站
信號類型：交流信號或直流脈動信號
頻率范圍：0.1Hz~50kHz
幅值范圍：2Vpp~30Vpp
精度：0.02%rd
型號：DM4031
名稱：四通道溫度測試子站
信號類型：PT100
溫度范圍：-40℃~400℃
精度：±（0.1%rd+0.5℃)

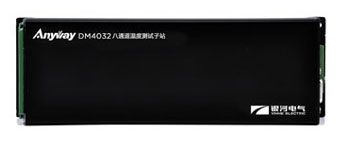

型號：DM4032
名稱：八通道溫度測試子站
信號類型：PT100
溫度范圍：-40℃~400℃
精度：±（0.1%rd+0.5℃）
型號：DM4041
信號類型：4~20mA、0~20mA、0~5V
精度：0.1%rd±0.1%fs

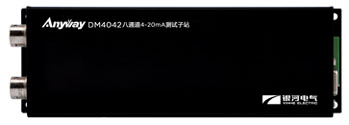

型號：DM4042
名稱：八通道4~20mA測試子站
信號類型：4~20mA、0~20mA、0~5V
精度：0.1%rd±0.1%fs
型號：DM4101-1
名稱：直流功率測試子站
電壓準確測量范圍：3V~750V
電流準確測量范圍：4mA~1A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4101-2
名稱：直流功率測試子站
電壓準確測量范圍：3V~750V
電流準確測量范圍：25mA~6A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4101-3
名稱：直流功率測試子站
電壓準確測量范圍：3V~750V
電流準確測量范圍：1mV~250mV
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4102-1
名稱：直流功率測試子站
電壓準確測量范圍：6V~1500V
電流準確測量范圍：4mA~1A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4102-2
名稱：直流功率測試子站
電壓準確測量范圍：6V~1500V
電流準確測量范圍：25mA~6A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4102-3
名稱：直流功率測試子站
電壓準確測量范圍：6V~1500V
電流準確測量范圍：1mV~250mV
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4103-1
名稱：交流功率測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：4V~1000V
電流準確測量范圍：4mA~1A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4103-2
名稱：交流功率測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：4V~1000V
電流準確測量范圍：25mA~6A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4104-1
名稱：交流功率測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：0.5V~120V
電流準確測量范圍：4mA~1A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4104-2
名稱：交流功率測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：0.5V~120V
電流準確測量范圍：25mA~6A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
型號：DM4105-1
名稱：三相電壓測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：0.5V~120V
電壓測量精度：0.1%rd±0.1%fs

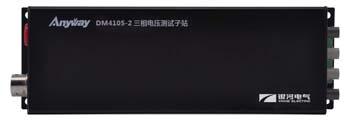

型號：DM4105-2
名稱：三相電壓測試子站
頻率范圍：5~400Hz
電壓準確測量范圍：4V~1000V
電壓測量精度：0.1%rd±0.1%fs
型號：DM4107-1
名稱：三相電流測試子站
頻率范圍：5~400Hz
電流準確測量范圍：4mA~1A
電流測量精度：0.1%rd±0.1%fs
型號：DM4107-2
名稱：三相電流測試子站
頻率范圍：5~400Hz
電流準確測量范圍：25mA~6A
電流測量精度：0.1%rd±0.1%fs
一電氣隔離
輸入信號與電源之間1500Vrms隔離；
輸入與RS485輸出接口之間1500Vrms隔離；
電源與RS485輸出接口之間1500Vrms隔離；
光纖輸出與輸入及電源之間110kV隔離。
二電磁兼容性
數字量傳輸，具有較強的抗干擾能力。
當輸出采用光纖傳輸時，傳輸不受電磁干擾的影響。
三獨立性
各子站使用獨立的電源、通訊系統及微處理器，每個子站的獨立性強，一個子站損壞不影響其它任何子站的正常運行。
主機可實時顯示在線終端，對故障終端提示故障信息。
四通訊協議
采用獨有的、適用于同步高速采樣的AnyBus異步串行通訊協議。單通道最高采樣頻率可達100kHz。即便是100個通道同步采樣，采樣頻率也可達1000Hz以上。
