一襄陽中車電機技術有限公司防爆變頻器試驗臺簡介

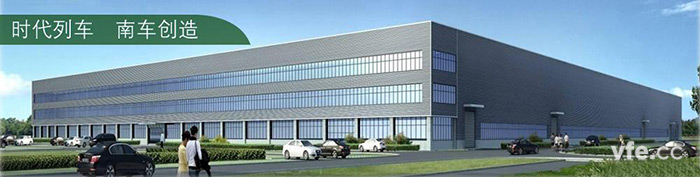

　　襄陽中車電機技術有限公司是中國中車株洲所控股子公司，系國家級高新技術企業。公司主要從事工業特種電機及電控系統、新能源汽車電機、軌道交通電機、特變電及成套設備核心業務。

　　該系統主要用于防爆變頻器測試平臺使用，變頻器有380V、660V、1140V、3300V四個電壓等級，額定功率從250KW至1MW。測量參數包括電壓、電流、有功功率、無功功率、視在功率、功率因數、相位角、峰值電壓、峰值電流、峰值因數、諧波測量等。測試平臺采用銀河電氣的SP系列變頻功率傳感器，可有效保證電壓電流200倍量程比測試范圍內0.2級以上的系統精度指標，遠優于市場上現有的傳感器與測試系統。

二防爆變頻器測試平臺原理框圖

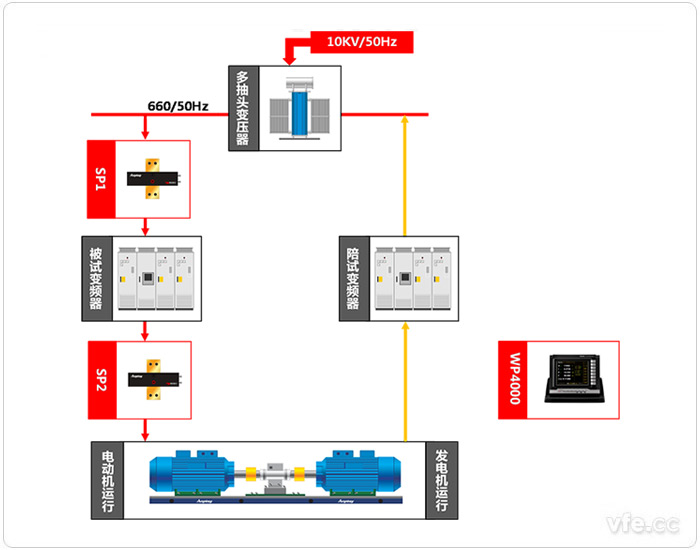

圖示：660V試驗臺位測試原理圖

　　本試驗臺配置有380V、660V、1140V、3300V四個電壓等級防爆變頻器的測試臺位，額定功率范圍從250KW到1MW，電壓電流范圍廣。

　　試驗臺位通過一臺10kV輸入多抽頭變壓器獲得不同等級電壓，同一時刻只會有一個試驗臺位工作。因此，在兼顧四個試驗臺位測試范圍及寬范圍內保證測試系統精度的前提下，選用湖南銀河電氣有限公司開發的WP4000變頻功率分析儀，配置6個SP332102C型變頻功率傳感器，可有效保證23V~3300V、10A~1000A測試范圍內系統精度優于0.2級。

　　如上圖660V試驗臺位測試原理圖所示，被試變頻器SP1、SP2測點均配置一臺移動測量柜，柜內安裝3臺SP變頻功率傳感器，完成輸入輸出電量測量，WP4000變頻功率分析儀通過數字光纖與傳感器通訊，對測量數據處理分析，顯示電壓、電流、功率、功率因數、頻率等特征值。

三防爆變頻器測試平臺設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP332102C	3
SP2	變頻功率傳感器	SP332102C	3
	變頻功率分析儀	WP4000	1
	測量柜	/	2

---
