永磁直流電機試驗臺可滿足永磁直流電機的型式試驗及出廠試驗的需要，通過試驗可以完成永磁直流電機空載、負載等試驗，并通過試驗數據直接生成試驗報表，是一套完整的試驗系統。
永磁直流電機是指包含驅動控制器在內的機電一體化產品，驅動控制器為直流輸入，三相交流輸出。就電機本體而言，實際上是三相永磁同步電機。
永磁直流電機試驗臺包括用于驅動被試電機的驅動控制器、被試永磁同步電機、陪試電機、陪試電機驅動器及測試系統和上位機等構成。被試電機控制器和陪試電機控制器共直流母線，當被試電機作電動機運行時，陪試電機作發電機運行。被試電機通過驅動控制器從直流目前獲取電能，陪試電機發出電能經過驅動控制器將電能回饋至直流母線又供給被試驅動控制器和被試電機。因此，直流母線實際上只需要供給兩臺驅動控制器及電機的損耗即可，可大幅節約試驗用電。
SP1測點采用SP691301C變頻功率傳感器，測試驅動控制器的輸入電參數，SP2～4采用SP691301C變頻功率傳感器，用于測量驅動控制器的輸出及電機的輸入電參數。四臺變頻功率傳感器輸出數字信號經光纖傳輸至WP4000變頻功率分析儀對應功率單元通訊接口。DM4022雙通道頻率測試子站和扭矩傳感器用于測量被試電機的輸出扭矩及轉速。DM4022雙通道頻率測試子站接收扭矩傳感器輸出脈沖頻率信號，將其變換為數字信號經過RS485接口輸出，為了提高通訊傳輸的電磁兼容性，采用OPC485光纖轉換器將RS485電纜傳輸變換為光纖傳輸輸送至WP4000變頻功率分析儀的擴展測試通訊接口。驅動控制器的輸入電參數、電機的輸入電參數及電機的輸出扭矩、轉速等參數在WP4000變頻功率分析儀的控制下實現精確同步測量，有助于提高試驗結果的準確度。
試驗上位機通過以太網接口獲取WP4000變頻功率分析儀的測量結果，通過相關通訊接口與被試驅動控制器及陪試驅動控制器?？蓪崿F試驗過程的自動化，可依據試驗需要自動出具試驗報告，依據試驗判據給出合格判定。

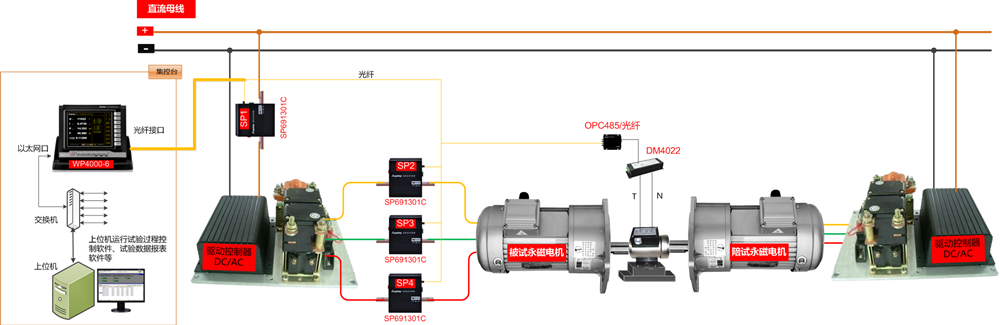

永磁直流電機構成原理圖
| 測量信號 | 設備編號 | 型號 | 數量 |
| 直流輸入側 | SP1 | SP691301C | 1臺 |
| 交流輸出側 | SP2、SP3、SP4 | SP691301C | 1臺 |
| 電機軸功率輸出 | DM1、OPC1 | SP691301C | DM4022 1個、OPC485 1個 |
永磁直流電機試驗臺測試系統采用的是WP4000變頻功率分析儀，其特點參考WP4000變頻功率分析儀的特點
