變頻電壓傳感器（變送器）

瀏覽次數：9822次
發布時間：2014/2/26 17:22:45
作者：AnyWay中國

一變頻電壓傳感器的定義

　　變頻電壓傳感器是指將變頻電壓信號轉換成方便二次設備使用的、遵循一定標準的、并包含一次變頻電壓全部有用信息的模擬信號或數字編碼信號的裝置。某些場合下，也稱變頻電壓變送器。

　　變頻電壓傳感器屬于變頻電量變送器的一種。變頻電量變送器依據測量對象不同，可分為：變頻電壓變送器、變頻電流變送器和變頻功率變送器。

二變頻電壓傳感器分類應用

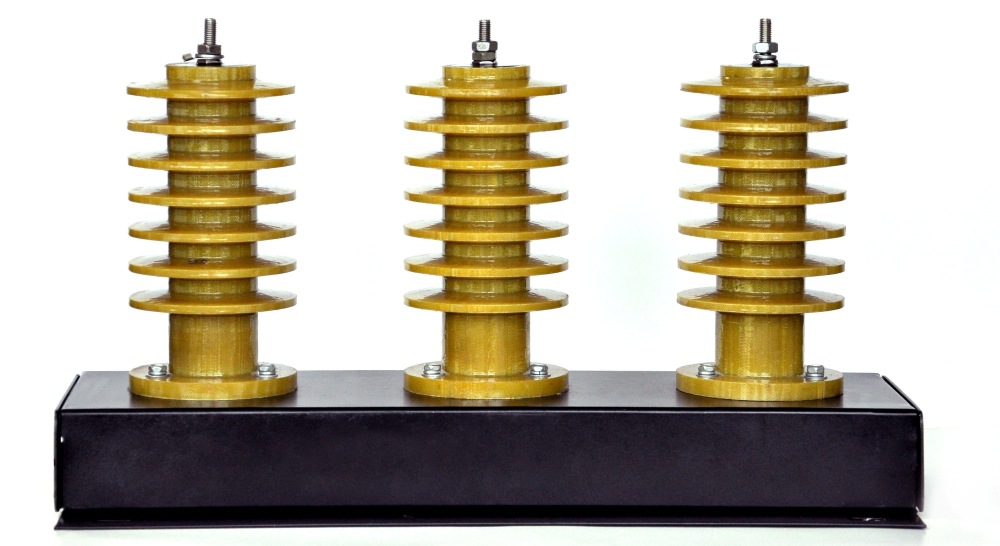

圖1. AnyWay三相變頻電壓傳感器

　　目前，變頻電壓傳感器的種類比較有限，主要為霍爾電壓傳感器和AnyWay變頻電壓傳感器，AnyWay的變頻功率傳感器集成了變頻電壓傳感器和變頻電流傳感器，包含了變頻電壓傳感器的所有功能。

　　霍爾電壓傳感器輸出為電壓或電流模擬量信號，通常帶寬在15kHz以內，精度一般低于0.2%。廣泛的應用于工業控制領域。

　　AnyWay變頻電壓傳感器采用交流采樣技術，輸出為數字量，輸出采用光纖傳輸，典型帶寬為100kHz，最高精度可達0.05%，一般用于電氣產品檢試驗、能效計量等需要高精度測量的場合。

　　從結構和原理出發，AnyWay變頻電壓傳感器也可歸為電子式電壓互感器。

三AnyWay變頻電壓傳感器特點

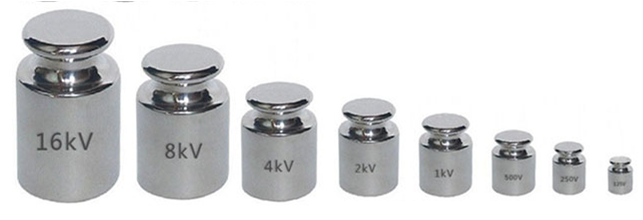

圖2. 內置8個量程的AnyWay變頻電壓傳感器對大小信號都能準確測量

　　1、采用獨有的傳感元件，頻帶較寬，在較寬頻率范圍內擁有平坦的頻率響應曲線；

　　2、最高測試電壓可達20kV，而目前霍爾電壓傳感器最高測試電壓一般不超過6kV；

　　3、數字量輸出，光纖傳輸，電磁兼容性好；

　　4、寬動態范圍，內置8個量程，可在200倍動態范圍內保持標稱精度指標，例如：A系列的AnyWay變頻電壓傳感器可在0.75%～150%額定電壓范圍內保證0.05%的讀數精度。

　　5、每個AnyWay變頻電壓傳感器均經過嚴格的角差溯源，50Hz時的典型角差為0.02°，400Hz的典型角差為0.2°，配合低角差的變頻電流傳感器可在低功率因數下實現高精度功率測量。

四A系列AnyWay變頻電壓傳感器技術指標

　　典型帶寬：100kHz；

　　比差：0.05%；

　　角差：0.02°×f/50；

　　隔離電壓：2U_N+1kV；

　　線性度：10ppm。

五AnyWay變頻電壓傳感器主要應用領域

圖3.AnyWay變頻電壓傳感器應用于艦船電力推進系統試驗

　　1、各類電氣產品的諧波發射檢測；

　　2、逆變器、變流器、變頻器、變頻電機產品檢試驗及能效計量；

　　3、電力變壓器短路試驗及空載試驗；

　　4、風力發電部件及整機試驗；

　　5、軌道交通電氣傳動系統試驗；

　　6、光伏發電及并網試驗；

　　7、艦船電力推進系統試驗；

　　8、電力驅動坦克裝甲傳動系統試驗；

　　9、開關電源、充電器、電源適配器等的待機功耗及能效測試；

　　10、變頻空調、變頻冰箱、變頻洗衣機等變頻節能家電的產品檢試驗及能效測試；

　　11、霍爾電壓傳感器、電子式電壓互感器等變頻電壓傳感器或變頻電壓變送器的校準或檢定。
