WP4000變頻功率分析儀是湖南銀河電氣有限公司推出的一款數字式變頻電量測量儀器，它具有超強運算能力、寬相位范圍、寬頻率范圍、寬幅值范圍及前端數字化等五大特點，為用戶在變頻測試領域提供了值得信賴的數據。

　　一款儀器在使用中，勢必會碰到一些問題，引起問題的原因也是多種多樣，那么碰到了問題，又該如何處理呢？現在就讓我們一起來分析一下WP4000變頻功率分析儀在使用中碰到的一些具體問題以及其解決方法，以便我們的用戶更好的使用它。

　　問題1：WP4000變頻功率分析儀主界面，檔位顯示部分顯示為“—”。

　　這個問題主要是功率分析儀的光纖接口未檢測到變頻功率傳感器的信號。處理方法為：一、先檢查對應光纖端口的傳感器是否連接工作電源，通訊是否正常，查看問題是否排除；二、將不正常端口的光纖拔下插到檔位正常的光纖端口上，檢查檔位信息是否出現；三、檢查是否為光纖損壞，更換備用光纖。最后在功率分析儀界面的“關于”選項中，選擇“校準匹配”，變頻功率分析儀自動讀取傳感器注冊序號、校準文件等信息。

　　問題2：電流通道檔位信息正常，數據顯示為0。

　　出現此問題的主要原因是變頻功率傳感器數據未匹配成功，解決辦法為，在功率分析儀主界面下按F1也即關于按鍵，然后進入子頁，選擇“校準匹配”按鈕進行重新校準匹配，如果重復匹配2次之后還未顯示正確數據，那么有可能是傳感器的注冊信息丟失，請聯系售后技術支持人員進行問題的進一步排查。

　　問題3：進行實時數據采集時，彈出存儲錯誤提示。

　　主要原因有2個，第一：在按下“開采集”按鈕之前，未在功率分析儀的USB接口上連接可用的移動存儲設備，功率分析儀無法保存數據至相應的路徑中；第二：在按下“關采集“之后，未等待功率分析儀數據保存完畢，馬上拔出存儲設備。由于變頻功率分析儀采樣頻率高，通道數多，數據傳輸量大，短時間內可產生大量數據，因此須等待保存進度條指示消失，再預留30s即可拔出存儲設備。

　　問題4：測量電流時電流顯示不正常。

　　考慮傳感器的安裝問題，斷電檢查傳感器外殼與主回路連接銅排在安裝時，是否有部位連通。另用萬用表的電阻檔測量變頻功率傳感器外殼與主回路銅排之間的電阻值，電阻值在2.1k~2.6k范圍之間才屬正常范圍。

　　問題5：WP4000變頻功率分析儀主顯示界面繞組數與實際連接不相符。

　　WP4000變頻功率分析儀根據電機類型、相數及試驗方法，提供多種接線方式供用戶選擇，并可同時測量多臺電機，用戶需要根據現場實際連線選擇對應的線路圖及顯示界面，下面就對主要的線路圖進行介紹：

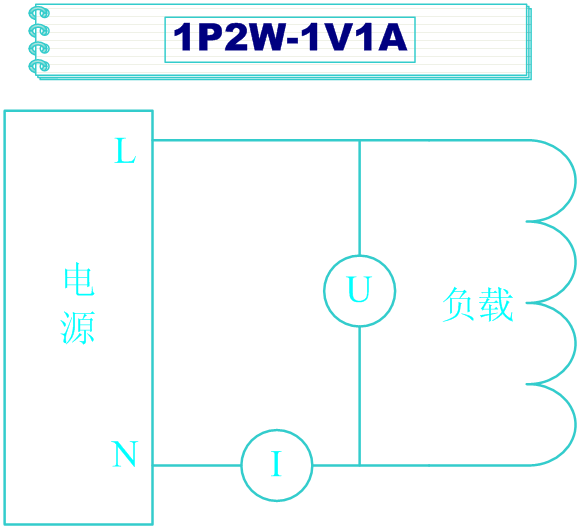

　　線路圖一：1V1A——主要用于直流電機或單相交流電機測試，配置1個功率單元。

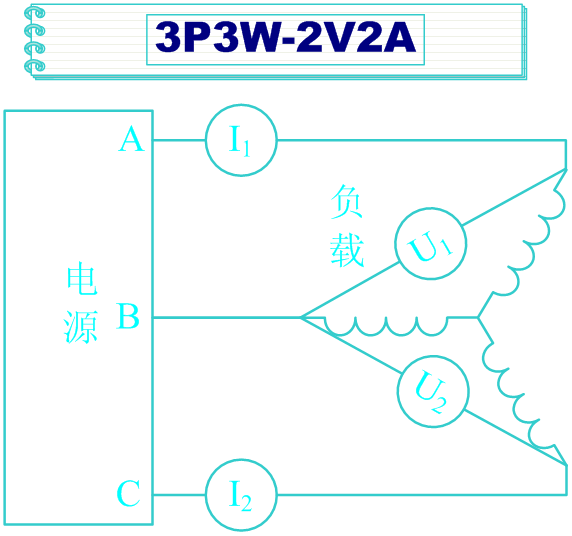

　　 線路圖二：2V2A——三相三線制典型兩表法測量，配置2個功率單元。

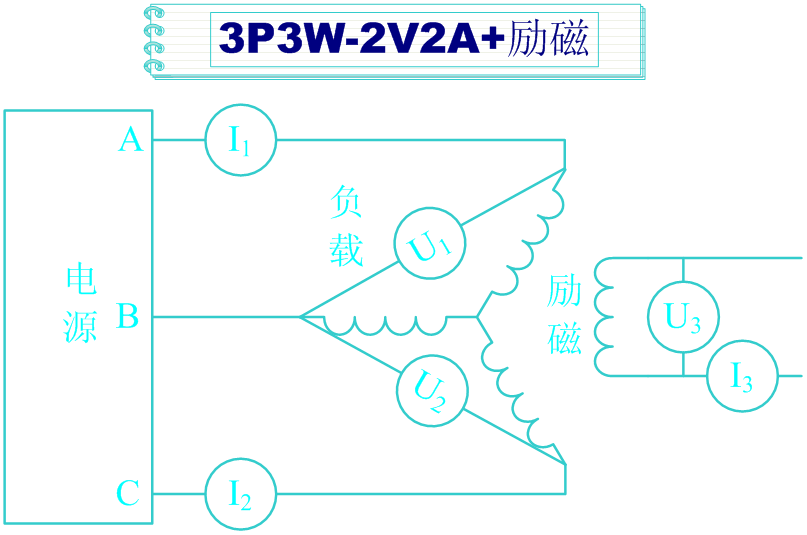

　　線路圖三：2V2A+勵磁——同步電機測量，兩表法測量功率，同時測量勵磁電壓和勵磁電流，配置3個功率單元。

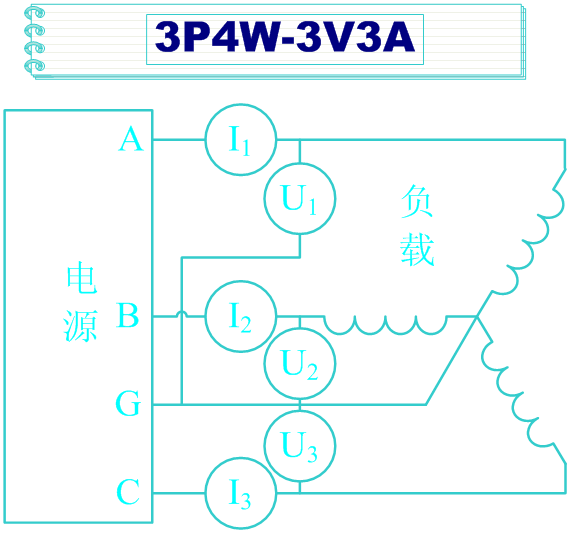

　　線路圖四：3V3A——三相四線制，三表法測量功率，配置3個功率單元。

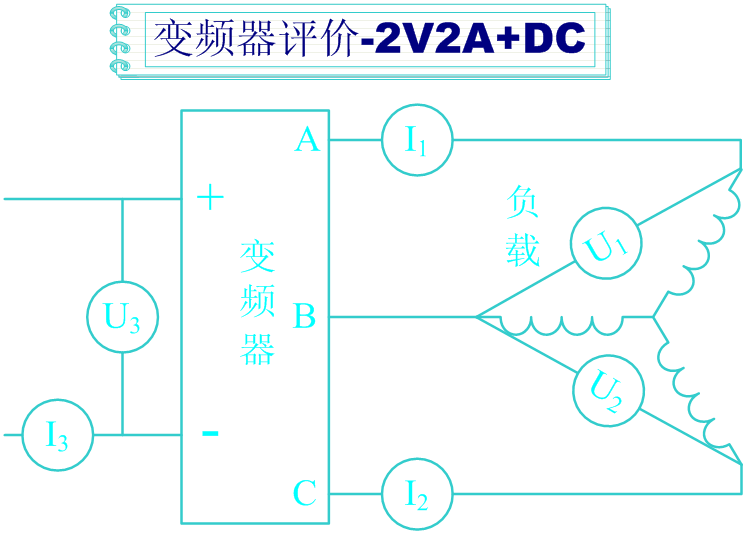

　　線路圖五：4V4A——變頻器效率測試，同時測量直流輸入功率及交流輸出功率，輸出功率測量采用三表法，配置4個功率單元。（需要引出電機中性線）

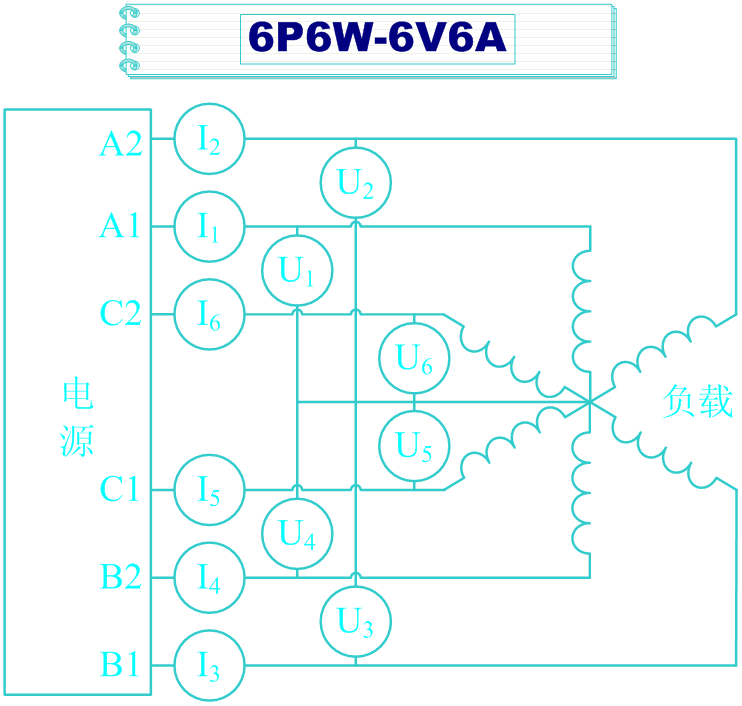

　　線路圖六：6V6A——六相電機測試，配置6個功率單元，需要引出電機中性線。

　　其它線路圖不一一詳解，請參見“WP4000變頻功率分析儀用戶手冊“。
　　問題6：WP4000變頻功率分析儀的光纖接口不知道如何與變頻功率傳感器/數字變送器連接。
　　每個SP變頻功率傳感器/DT數字變送器對應一對光纖接口，傳感器的RXD光纖接口連接功率分析儀的Tx接口，TXD光纖接口連接功率分析儀的Rx接口。
　　連接示意圖如下所示：

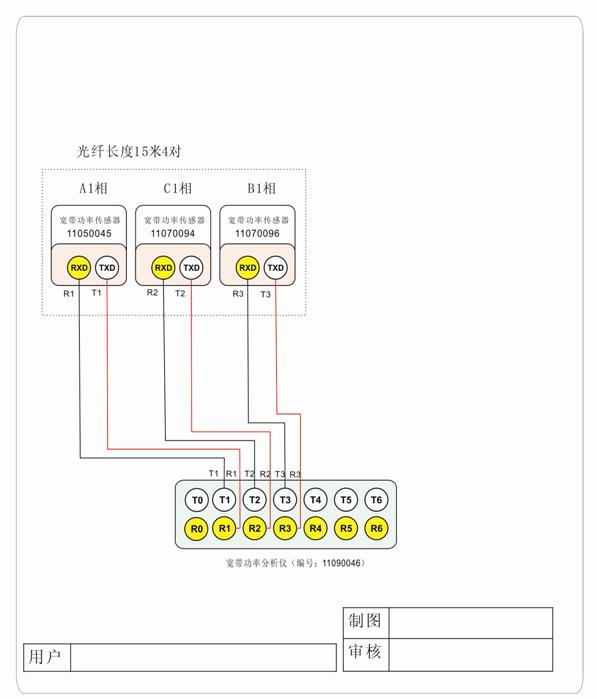

WP4000變頻功率分析儀光纖連接示意圖

　　問題7：如何進行校準調零操作。
　　需要USB密匙才能進入校準調零界面，再進行相關操作。
　　問題8：變頻功率分析儀如何標定，標定周期、標定地點、收費標準。
　　按照計量法的相關規定，工業測量儀器一般情況下是一年進行標定一次。
　　變頻功率分析儀與變頻功率傳感器/DT數字變送器進行整體溯源，以保證整個系統的測量精度，具體標定方式請參見“AnyWay變頻功率測試系統計量操作規范“。
　　計量地點包含市級和省級都屬于國家法定的計量單位，從法定效力上都是就可以的，關鍵是計量院是否具備相應的計量能力。目前，國內最權威的變頻電量測量儀器（包括二次儀器儀表和一次傳感器）計量單位為國家變頻電量測量儀器計量站。
　　問題9：變頻功率分析儀測量數據顯示不穩定。
　　檢查被測量對象本身是否穩定。測量本來就是反映事物變化的真實情況，因此如果被測對象本身就是不斷變換的，那么功率分析儀的顯示也跟其同步變化。另外，如果用戶對數據的實時性要求不高，可采用功率分析儀的“開平均“功能，選擇合適的平均方式及平均點數，進行軟件濾波來保證數據的穩定。
　　是否采用了正確的測量模式。以疊頻溫升試驗為例，U、I的測量模式必須采用真有效值模式進行測量，功率P必須采用平均值模式進行測量。

---
