一、定義
電力變壓器是指通過電磁感應將一個系統的交流電壓和電流轉換為另一個系統的電壓和電流的電力設備。由鐵心和套于其上的兩個或多個繞組組成。
——以上內容由全國科學技術名詞審定委員會審定公布
二、簡介
電力變壓器是一種靜止的電氣設備，是用來將某一數值的交流電壓（電流）變成頻率相同的另一種或幾種數值不同的電壓（電流）的設備。當一次繞組通以交流電時，就產生交變的磁通，交變的磁通通過鐵芯導磁作用，就在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一二次繞組匝數的多少有關，即電壓大小與匝數成正比。主要作用是傳輸電能，因此，額定容量是它的主要參數。額定容量是一個表現功率的慣用值，它是表征傳輸電能的大小，以kVA或MVA表示，當對變壓器施加額定電壓時，根據它來確定在規定條件下不超過溫升限值的額定電流。較為節能的電力變壓器是非晶合金鐵心配電變壓器，其最大優點是，空載損耗值特低。最終能否確保空載損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵心本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。
三、電力變壓器標準
GB1094.1-2008《電力變壓器》第一部分總則
GB1094.2-2008《電力變壓器》第二部分溫升
GB1094.3-2008《電力變壓器》第三部分絕緣水平和絕緣試驗
GB1094.5-2008《電力變壓器》第五部分承受短路能力
GN/T6451-1999《三相油浸式電力變壓器技術參數和要求》
GB/T16274-1996《油浸式電力變壓器技術參數和要求500kV級》
GB1207-1997《電壓互感器》
GB1208-1997《電流互感器》
GB6450-1986《干式電力變壓器》
GB10228-1988《三相空氣自冷干式電力變壓器技術條件》
GB10228-1997《干式電力變壓器技術參數和要求》
GB10229-1988《電抗器》
GB10230-1988《有載分接開關》
GB4109-1997《高壓套管技術條件》
GB156-2003《標準電壓》
GB/T12325-2003《電能質量供電電壓允許偏差》
GB19212.1-2003《電力變壓器、電源裝置和類似產品的安全》第一部分通用要求和試驗
ZBK41005-1989《6～220kV級變壓器聲級》
四、WP4000變頻功率分析儀在電力變壓器參數測試中的應用

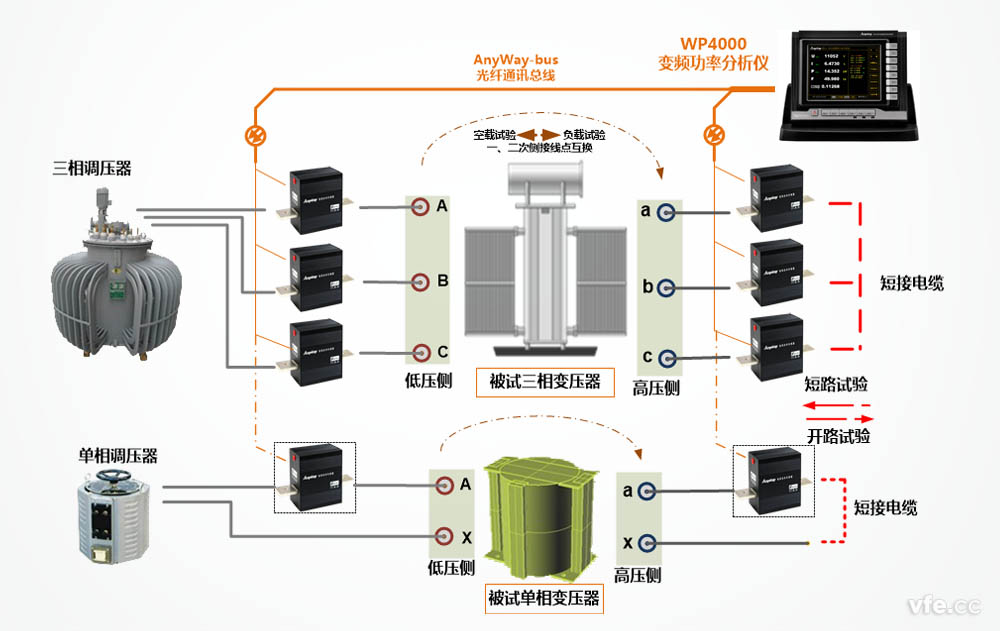

WP4000變頻功率分析儀應用于變壓器參數測試時的原理圖
WP4000變頻功率分析儀在變壓器參數測試中的優勢：
◆單機即可精確測量各種變壓器的性能參數，結構簡單、高效、方便、準確。
◆可完成各項變壓器檢試驗項目，一臺儀器可以取代傳統變壓器測試臺中N臺儀器的組合。
◆變頻功率傳感器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
◆前端數字化技術、專有的相位補償技術、功率直測技術、保障了儀器能夠在測試現場保持與計量時同樣的計量學特性。
◆直接測量，可以完成35MVA以下的配電變壓器空載試驗及全電流下的負載實驗；在三分之一額定電流下可完成105MVA以下的配電變壓器的空載及負載試驗。
◆配合裝載于上位機的專用變壓器試驗報表軟件，所有測試結果均可自動進行相關校正。諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
