電機能效是重要的技術指標參數，隨著節能減排日益受到關注，對電機能效進行評定工作變得尤為重要。本文主要根據相關標準要求，對高壓三相異步電機能效評定的幾種操作方法及注意事項進行簡單介紹。

一電機能效試驗方法

　　電機能效評測主要參照或引用GB/T1032三相異步電動機試驗方法及GB/T22669三相永磁同步電動機試驗方法試驗標準辦法，能效試驗主要有以下幾種標準方法：

　　◆ A法——輸入-輸出法

　　◆ B法——損耗分析及輸入-輸出法間接測量雜散損耗

　　◆ C法——損耗分析及回饋法簡介測量雜散損耗

　　◆ E法——損耗分析及直接法測量負載雜散損耗

　　◆ E1法——損耗分析及推薦負載雜散損耗

　　◆ F法——等值電路及直接法測量負載雜散損耗

　　◆ F1法——等值電路及推薦負載雜散損耗

　　◆ G法——降低電壓負載法及直接法測量負載雜散損耗

　　◆ G1法——降低電壓負載法及推薦負載雜散損耗

　　◆ H法——圓圖法

二高壓三相異步電機能效試驗方法

　　GB/T30254高壓三相籠型異步電動機能效限定值及能效等級對電機能效檢測引用G/BT 1032三相異步電動機試驗方法中11.5規定的E法或E1法——測量輸入功率的損耗分析法確定;對于額定功率為1000KW及以上電動機，應按G/BT 1032 三相異步電動機試驗方法中11.8規定H法——圓圖法確定，其中雜散損耗按推薦值計算。

01E法或E1法測量輸入功率的損耗分析法

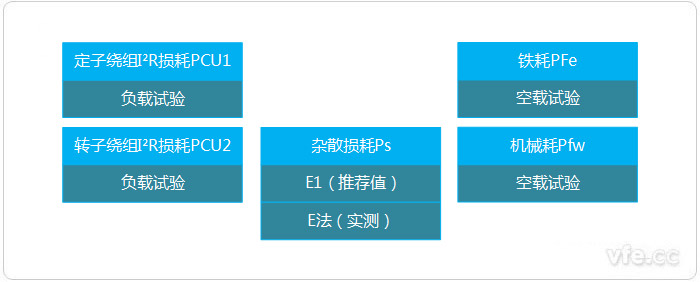

　　E/E1法同樣是通過測量電機輸入功率及相關參量，通過損耗分析獲取電機的所有損耗功率，再從輸入功率中減去總損耗即為輸出功率。電機的總損耗等于規定溫度下定子損耗、轉子損耗、鐵耗、風摩耗及負載雜散耗之和。

E法與E1法的區別
E法	通過試驗確定負載雜散耗
E1法	按照推薦值確定負載雜散耗

　　E法和B法都是國標G/BT 1032 三相異步電動機試驗方法中規定的損耗分析測試方法，并且在低壓三相異步電機的能效評定中推薦采用B法，而高壓三相異步電機的能效評定中推薦采用E法，那么下表就對兩種能效評定方法區別進行簡單對比：

E法與B法的區別
設備	B法	E法（E1法）
電量測量?jī)x器	0.2級	0.5級
機械功率測試儀表	0.2級轉矩轉速傳感器	無需轉矩傳感器，僅測轉速
數據處理	B法分析算法	E法分析算法

02H法——圓圖法

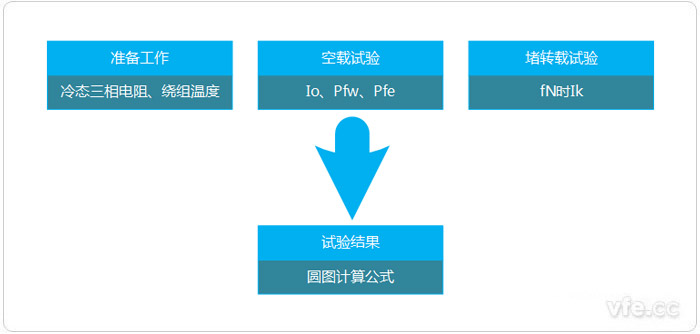

　　圓圖法是根據電動機的空載試驗和堵轉試驗數據，利用圓圖求取電動機額定功率時的效率，功率因數和轉差率的一種方法。圓圖法適用于不能進行負載試驗的中、大型電動機。

　　圓圖法計算公式中的電壓電流和電阻均為相電壓(V)、相電流(A)和電阻(Ω)的三相平均值，功率為三相功率(W)。

　　圓圖法操作試驗結束后，根據電動機的空載試驗及接近IN下堵轉試驗數據，利用原圖求取電動機額定功率時的效率、功率因數、轉差率，完成試驗。

---
