固定電阻一般采用兩位和三位有效數字表示電阻器的阻值、阻值允許偏差及溫度系數(當需要時，有標注)，并且在相關國家標準中對固定電阻器的色碼代碼均有明確規定。下面本文主要根據電阻器和電容器的標志代碼規定，介紹固定電阻色碼標示的要求及標示示例。

一固定電阻色碼標示要求

　　對于固定電阻色碼標示，第一色應靠近電阻器的一端，各色帶的位置和間隔應使其在讀代碼時不致出現混亂。

　　并且，標示電阻相關參數要求使用的任何附加代碼不應與阻值和阻值允許偏差的代碼相混淆。

　　固定電阻器的色標代碼，當按表1規定的顏色表示溫度系數時，應采用下列方法之一：

　　1) 為第6條色帶盒較寬的帶寬；

　　2) 為第6條色帶時，其帶為間斷帶；

　　3) 螺旋帶。

　　對于圓柱形電阻器，采用螺旋帶時，其帶應重疊在現有的阻值和阻值允許偏差所表示色帶的全部長度上，其螺旋帶的旋轉角度應不小于270°；對于其他類型電阻器，采用顏色代碼的類似方法應按國標等相關規范的規定。

　　再者，溫度系數的色碼標志僅與三位有效數字配合使用。

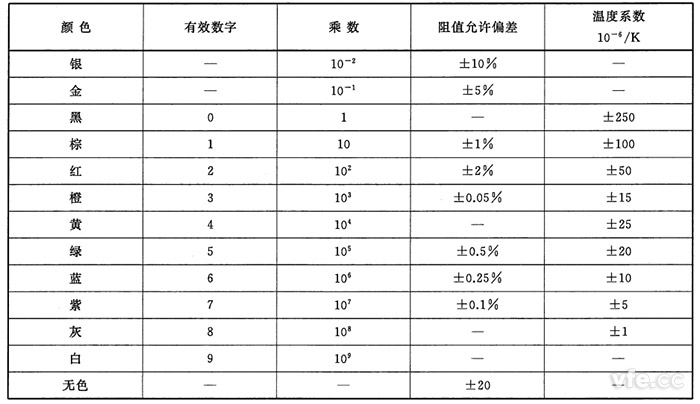

表1：阻值對應的顏色

二固定電阻色碼標示示例

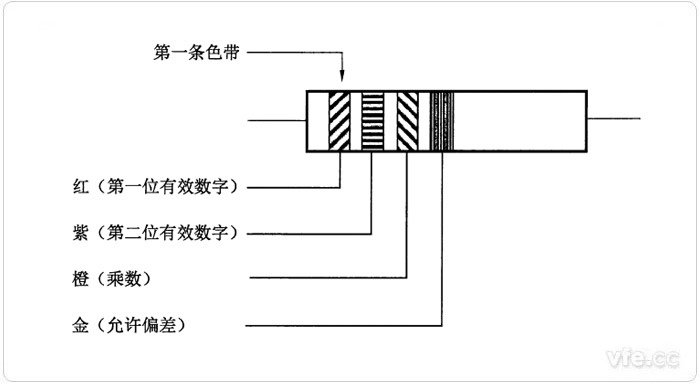

01阻值為兩位有效數字的色碼標志示例

　　阻值為27000Ω和阻值允許偏差為±5%的電阻值。

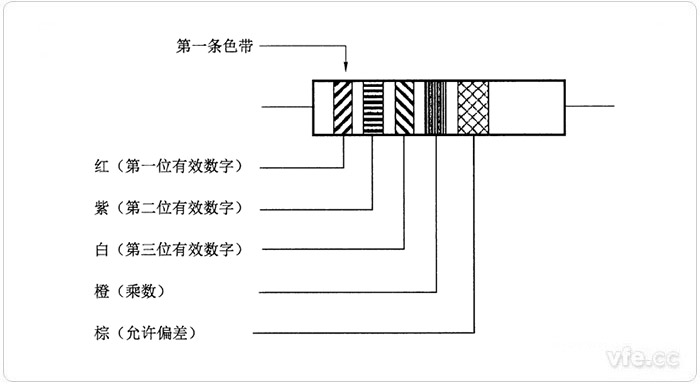

02阻值為三位有效數字的色碼標志示例

　　阻值為249000Ω和阻值允許偏差為±1的電阻器。

　　注：為了避免混淆，最后一條色帶的寬帶應是其他色帶寬度的1.5倍~2倍。

03阻值為三位有效數字并要求標志溫度系數的色碼標志示例

　　阻值為249000Ω、阻值允許偏差為±1%和溫度系數為±50*10^-6/K的電阻器。

　　注：為了避免混淆，最后一條色帶的寬度應是其他色帶寬度的1.5倍~2倍。

---
