　　繼電保護測試儀是一種用于繼電保護及安全自動檢驗的裝置，精準可靠的應答才能有效保障保護裝置的應用性能，而繼電保護測試儀正是驗證這一性能的檢驗裝置，下面本文主要根據繼電保護測試儀檢定規范介紹其交流電壓輸出誤差限值要求及校準操作。

一繼電保護測試儀交流電壓輸出誤差限值

01輸出交流電壓幅值基本誤差

　　在檢定規范要求的基準工作條件下，繼電保護測試儀輸出電壓的幅值為0~120V、頻率為50Hz，其基本誤差應滿足：

　　——U≤2V時，不超過±4mV；

　　——2V＜U≤120V，不超過±0.2%。

　　當輸出電壓幅值在0~120V范圍內，輸出頻率變化時，電壓幅值在2V~120V范圍內的基本誤差應滿足表1要求。

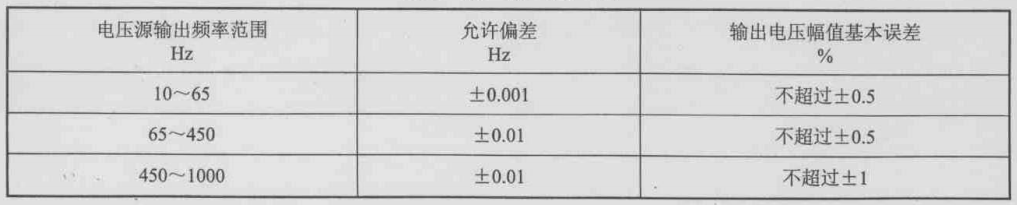

表1：誤差范圍

02輸出交流電壓總諧波畸變率

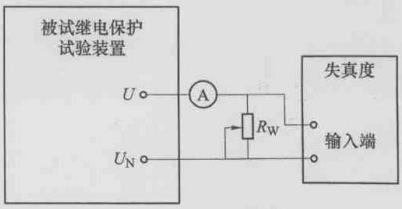

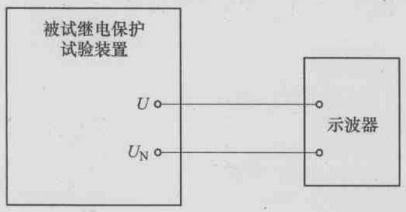

　　輸出交流電壓總諧波畸變率應不大于0.2%。

二繼電保護測試儀交流電壓輸出校準

01交流電壓輸出幅值誤差

　　交流電壓輸出的幅值誤差校準接線示意圖如圖1所示。

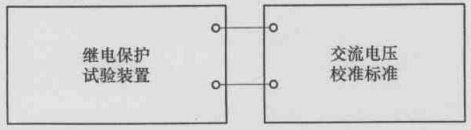

圖1：交流電壓輸出幅值誤差的校準接線示意圖

　　　　分別設置機電保護測試儀50Hz頻率下的輸出交流電壓（交流電壓的輸出校準點可選擇為2V、10V、30V、50V、100V、120V），用校準標準分別測出電壓輸出并記錄。

　　　　設校準標準的顯示數據為UN，機電保護測試儀交流電壓輸出值為Ux。

　　　　交流電壓輸出值的絕對誤差和相對誤差的計算見式（1）和式（2）

　　　　絕對誤差表示為

…………（1）

　　　　相對誤差表示為

…………（2）

式中：

　　Δ——被校繼電保護測試儀輸出值絕對誤差；

　　γ——被校繼電保護測試儀輸出值相對誤差；

　　Ux——被校繼電保護測試儀輸出值，V；

　　UN——校準標準顯示值，V。

02輸出交流電壓的頻率誤差和幅頻特性

　　在圖1中接入額定功率的負載電阻。設置恒定的測試儀輸出交流電壓，同時帶上阻性負載，改變輸出頻率，使其在（0~1000）Hz范圍變化（測試的頻率點可選45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz），用校準標準分別測出實際的頻率值并計算出相應誤差，并根據在設置的不同頻率下所顯示出的電壓值進行幅頻特性測試。
