DP800數字功率計是一款可以測量單相以及三相有功功率、無功功率、視在功率的數字化虛擬儀器，可以與互感器完美搭配使用，可以實現單相雙線、三相三線、三相四線的互感器接線方法，與互感器接線圖如下。

一、DP800數字功率計與電流互感器接線圖：1P2W單相雙線

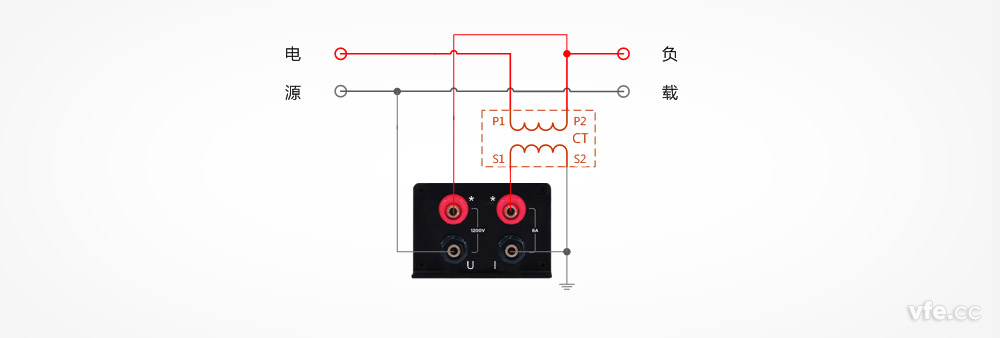

DP800數字功率計用于電壓直測、電流用互感器單相雙線系統測量接線圖

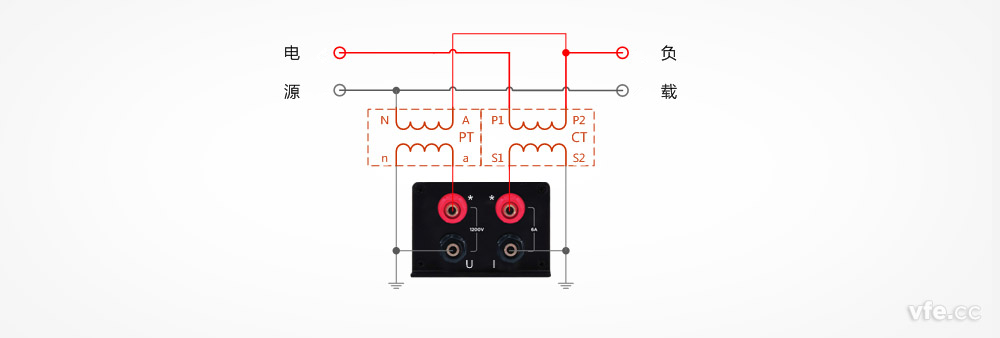

DP800數字功率計用于電壓、電流互感器單相雙線系統測量接線圖

二、DP800數字功率計與電流互感器接線圖：3P3W三相三線

　　DP800數字功率計與電流互感器接線可以采用兩個功率單元測量三相電量，也可以采用三個功率單元測量三相電量。

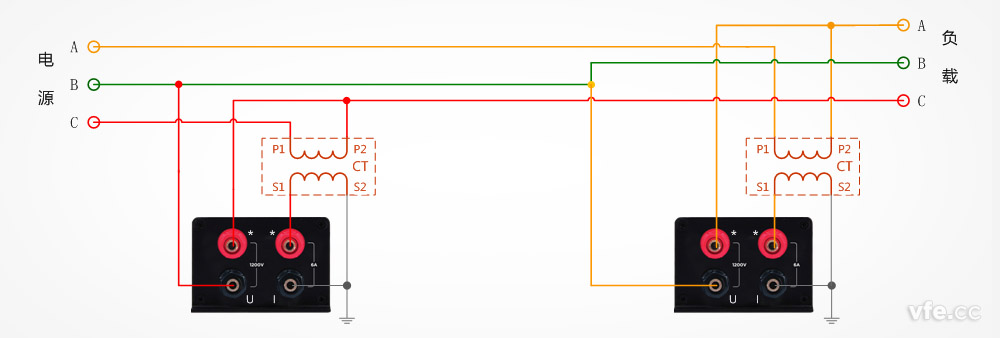

DP800數字功率計用于電壓直測、電流用互感器三相三線系統2V2A測量接線圖

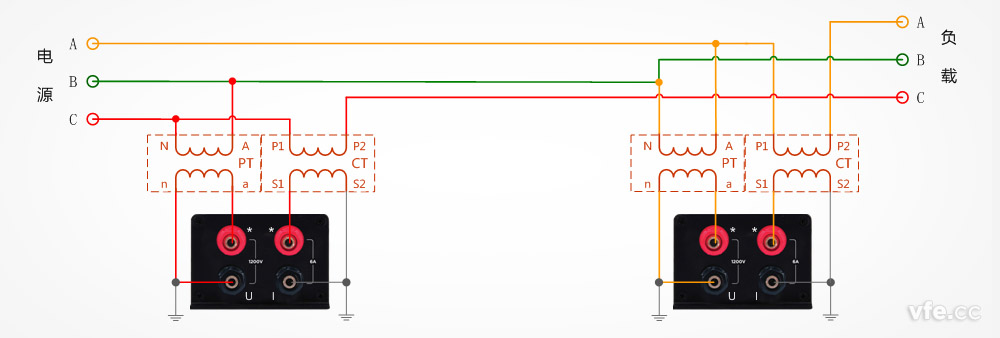

DP800數字功率計用于電壓直測、電流用互感器三相三線系統2V2A測量接線圖

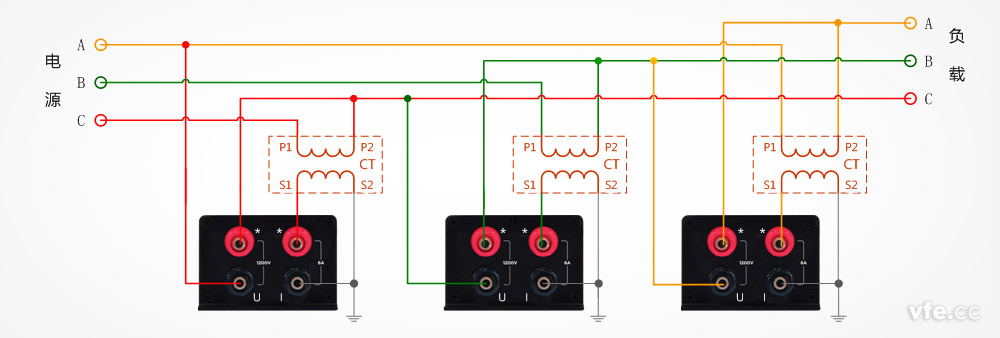

DP800數字功率計用于電壓直測、電流用互感器三相三線系統3V3A測量接線圖

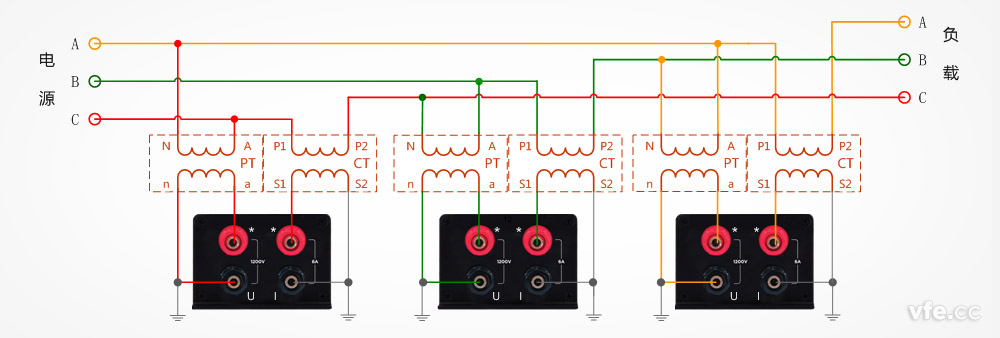

DP800數字功率計用于電壓、電流用互感器三相三線系統3V3A測量接線圖

三、DP800數字功率計與電流互感器接線圖：3P4W三相四線

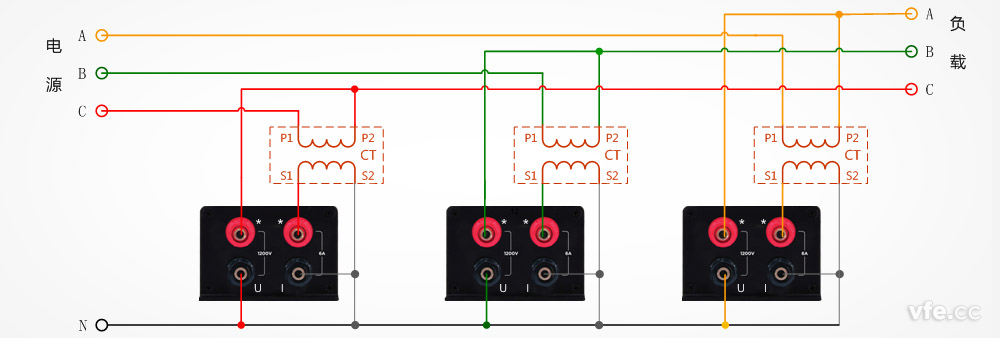

DP800數字功率計用于電壓直測、電流用互感器三相四線系統接線圖

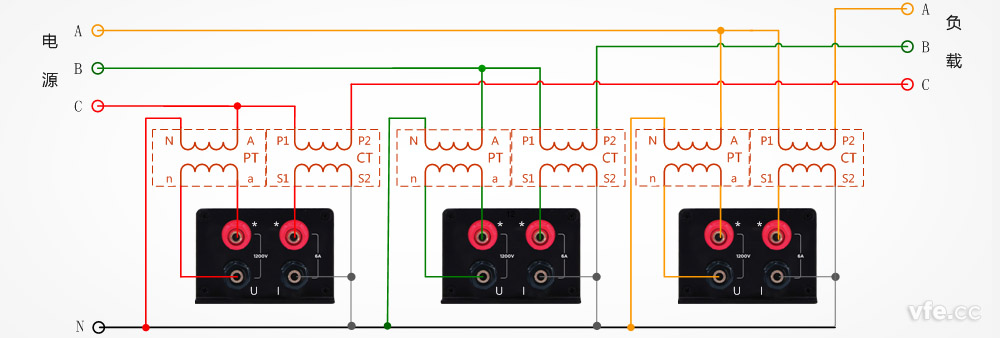

DP800數字功率計用于電壓、電流用互感器三相三線系統3V3A測量接線圖

　　值得注意的是，DP800數字功率計采用基于光纖傳輸?shù)臄?shù)字化技術，所以即使互感器發生任何意外狀況，也不會將主回路的電源引入二次回路而產生危險，并且由于光纖有很強的抗干擾能力，所以不會因為傳輸線路的干擾和損耗影響儀表測量的精度。

---
